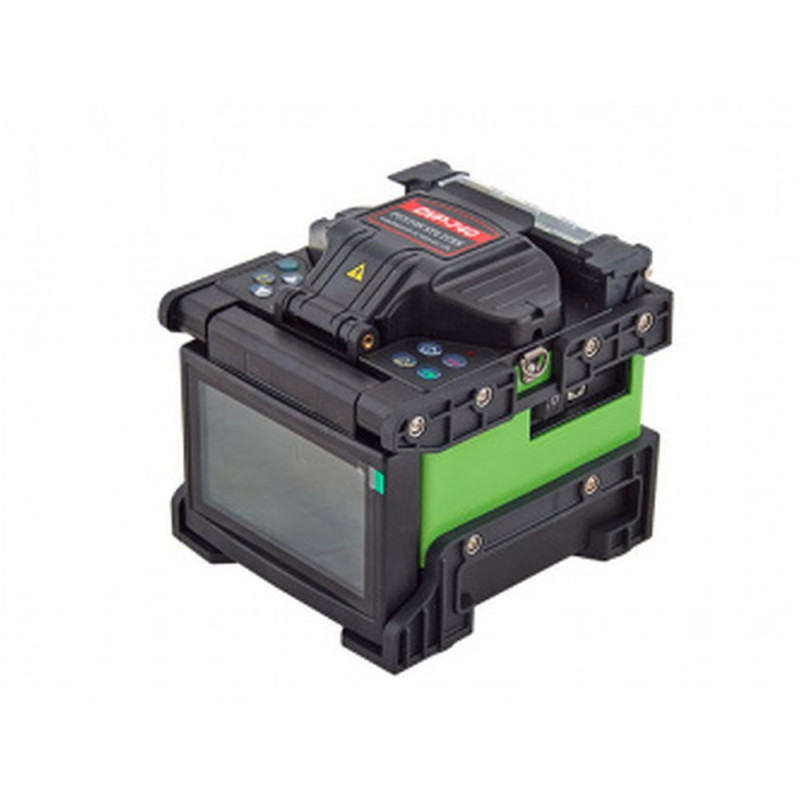

Автоматичний зварювальний апарат DVP-740

Автоматичний зварювальний апарат DVP-740 є компактним пристроєм з великим набором функцій, включно з вирівнюванням волокна по серцевині. Він здатний зварювати різноманітні типи волокон, включно з тими, які характеризуються зниженими втратами на вигинах, такі як G.657. Завдяки універсальним притискам, крім стандартних волокон, можливе також з\'єднання з термоусадковими матеріалами, плоскими розподільними кабелями FinMark FTTHххх-SM-02 і FinMark FTTHххх-SM-18, а також кабелями пасивних кабелів діаметром 3 мм.
У DVP-740 додано нову функцію - зварювання в роз\'ємі. Для цього в комплекті постачання передбачені спеціальні змінні притискачі для каретки та термоусадкової печі.
Апарат готовий до роботи в різних умовах, завдяки гумовому кожуху, який захищає корпус від механічних пошкоджень, а також забезпечує роботу за низьких температур і високої вологості. Заряду акумуляторної батареї, ємність якої становить 6 А⋅год, достатньо для проведення 120 циклів зварювання/термоусадки без необхідності підзарядки.
Переваги DVP-740:
Компактний і легкий
Повністю автоматичний
Зварювання і термоусадка FTTH кабелів
Зварювання в роз\'ємі
Кольоровий РК екран
120 циклів зварювання/термоусадка від одного заряду акумулятора
Характеристики:
Метод вирівнювання волокон: PAS
Типи волокон, що зварюються:– одномодові SM (ITU-TG.652)– багатомодові MM (ITU-TG.651)– одномодові зі зміщеною областю дисперсії DS (ITU-T G.653)– одномодові зі зміщеною ненульовою дисперсією NZDS (ITU-T G.655)– одномодові зі зменшеними втратами на вигинах (ITU-T G.657)
Довжина волокон, що зачищаються: 8-22 мм
Реальні середні втрати на зварному з\'єднанні:– 0.02 (SM) дБ– 0.01 (MM) дБ– 0.05 (DS) дБ– 0.04 (NZDS) дБ
Оцінка втрат зварювання: проводиться за зміщенням серцевин волокон, що зварюються
Типи застосовуваних термоусадочних трубок: 20 мм, 40 мм і 60 мм
Коефіцієнт відбиття від зварного з\'єднання: не менше 60 дБ
Програми зварювання: 15 встановлених заводських режимів зварювання
Перевірка механічної міцності місця зварювання: розтягувальне зусилля 200 г
Перегляд місця зварювання: Осі X і Y одночасно за допомогою двох телекамер на кольоровому РК дисплеї, з можливістю зміни кута нахилу дисплея
Зовнішні інтерфейси: USB для передачі даних на ПК
Електроживлення:– від мережі змінного струму: 85-260 В (через адаптер живлення)– від акумуляторної батареї: 12 В, 6 А⋅год
Кількість циклів зварювання з термоусадкою при живленні від акумуляторної батареї: близько 120 циклів
Умови експлуатації:– відносна вологість повітря: 0 ~ 95%– температура: -25°C ~ +50°C
Розміри: 142 x 122 x 138 мм
Вага: 1.95 кг (з батареєю)
Комплектація:
Автоматичний зварювальний апарат DVP-740
Мережевий адаптер живлення
Шнур живлення
Запасні електроди
Знімний притиск для зварювання в роз\'ємі
Знімний притиск для термоусадки в роз\'ємі
Сколювач
Стрипер CF
