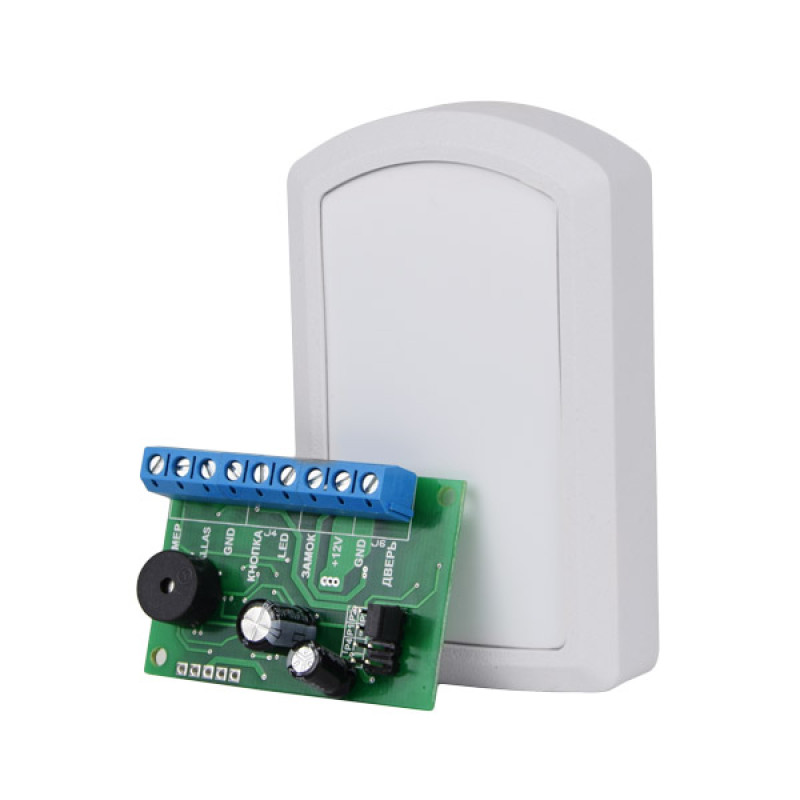

Контролер Geos контролер AK-14 (SOKOL ZS) + зчитувач PR-W (SOKOL-KM2W)

Готовий комплект для организації контролю доступу на об\'єкті.
У комплект входять:
PR-W – RFID зчитувач формату EM-Marin, Temic і Vizit
AK-14 – автономний контролер для систем контролю доступу з керуванням для електромагнітних / електромеханічних замків
Бренд: Geos
ПРИЗНАЧЕННЯ
Контролер AK-14:
Використовується в системах контролю і керування доступом. Прибор має пам\'ять до 1360 карт. Вихід для замка типу відчинений колектор. Струм комутації до 7А. Час відмикання від 0..250с, заводський 6с.
Зчитувач PR-W:
Використовується в системах контролю і керування доступом. Прибор здатний зчитувати індивідуальний код карти, брелoка, браслету з міткою RFID, і передавати його контролеру.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ PR-W
Напруга живлення: 9…15В
Струм споживання в режимі очікування: 20мА
Максимальний струм споживання: 50мА
Робоча частота: 125кГц
Дальність зчитування: 10см
Вихідний протокол: Dallas i-Button
Режим роботи: довготривалий
Габаритні розміри: 90х57х25мм
Вологостійкий
МОНТАЖ ПРИСТРОЮ
Зчитувач PR-W монтується на рівній поверхні. Висота встановлення, а також розміщення пристрою повинні забезпечити легкий і безперешкодний доступ карт і брелоків до пристрою.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ AK-14
Кількість карт, що запам\'ятовуються: 1360
Напруга живлення: 9…15В
Струм споживання в режимі очікування: 20мА
Максимальний струм споживання: 50мА
Робоча частота: 125 кГц
Вихідний протокол: Dallas i-Button
Режим роботи: довготривалий
Робоча температура: -20°С до +50°С
Маса блоку: 0,1 кг
Габаритні розміри: 73х46х18мм
СХЕМА ПІДКЛЮЧЕННЯ AK-14
Виносний зумер – необхідний, якщо в точці доступу чути сигнал зумера, вбудованого в контролер. Для збільшення гучності можна зняти з зумера наклейку.
Зчитувач TM (Touch Memory) – підключається по дводротовій схемі: два дроти – передача даних, два інших – керування світловим індикатором зчитувача. Використовуйте звиту пару.
Зчитувач Proximity (безконтактний) – зчитувач, що підтримує протокол Dallas Touch Memory. Для живлення в зчитувачах передбачений контакт «+12V», для загального дроту – «GND», для передачі даних – «DS 1990A». Якщо зчитувач оснащений входами керування індикацією: для зумера – «BEEP» або «ZUMM», для світлодіода – «LED» ви можете їх підключити.
Зовнішній діод – підключається якщо необхідна додаткова індикація, або до існуючого підсвічування зчитувача.
Кнопка вихід – кнопка з нормально відімкненими (Normally Open) контактами.
